PFES3D-45 3D 프린터 필라멘트 압출 라인, 3D 프린팅 필라멘트 압출기

          PFES3D-45 3D 프린터 필라멘트 압출 라인, 3D 프린팅 필라멘트 압출기

     3D 프린터 필라멘트 압출기는 3D 프린팅용 맞춤형 필라멘트 생산부터 재료 실험 및 재활용 이니셔티브에 이르기까지 다양한 응용 분야를 가진 다목적 도구입니다. 주요 응용 분야는 다음과 같습니다.

대량 생산: 필라멘트의 대규모 생산을 가능하게 하여 상업용 3D 프린팅 작업의 더 높은 수요를 충족합니다.
맞춤화: 제조업체가 특정 색상과 속성을 가진 맞춤형 필라멘트를 만들 수 있도록 하여 프로토타이핑 및 소규모 생산에서 혁신을 촉진합니다.
연구 개발: 재료 과학의 테스트 및 혁신을 위한 실험용 필라멘트 유형 생산을 가능하게 하여 R&D를 지원합니다.
시장 공급: 취미 활동가부터 산업 사용자까지 다양한 사용자가 사용할 수 있도록 필라멘트의 꾸준한 공급을 시장에 제공합니다.

     당사의 3D 프린터 필라멘트 기계는 필라멘트 제조 기술의 선두에 있습니다. 정밀도와 효율성을 위해 설계된 이 기계는 3D 프린팅 응용 분야에 사용되는 고품질 필라멘트 생산에 이상적인 선택입니다.
주요 특징:
다양한 필라멘트 유형: 당사의 기계는 PLA, ABS, PETG, TPU 등 다양한 필라멘트 재료를 생산할 수 있어 다양한 3D 프린팅 요구 사항을 충족합니다.
맞춤형 필라멘트 크기: 조정 가능한 설정을 통해 당사의 기계는 특정 프린팅 요구 사항을 충족하기 위해 다양한 직경과 공차로 필라멘트를 생산할 수 있습니다.
첨단 압출 기술: 최첨단 압출기와 정밀 제어 장치를 갖춘 당사의 기계는 일관된 필라멘트 품질과 직경 정확도를 보장합니다.
효율적인 냉각 및 권선: 당사의 시스템은 효율적인 냉각 및 권선 메커니즘을 특징으로 하여 균일한 필라멘트 모양과 스풀에 부드러운 권선을 제공합니다.
품질 보증: 생산 공정에 엄격한 품질 검사가 통합되어 필라멘트 품질과 인쇄 가능성을 보장합니다.

     PFES3D-45 프린팅 필라멘트 압출 라인은 ABS/PLA/HIPS/PETG/NYLON/PC와 같은 일반 온도 재료에 적합합니다.

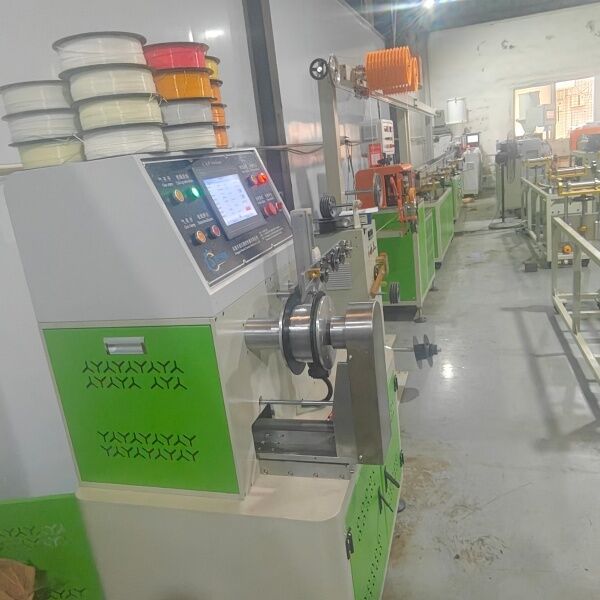

생산 라인은 고정밀 압출기, 고품질 합금강 금형, 상수도 탱크, 서보 트랙터, 자동 저장 라인 랙 및 자동 권선 장치로 구성됩니다. 이 시리즈의 생산 라인은 모두 PID 폐쇄 루프 제어 및 PLC 제어 프로그램을 채택하여 편리하고 빠르게 작동할 수 있습니다.

     3D 프린터 필라멘트 압출기는 ABS, PLA, PC, PA, PET, PETG, PEI, PVA, PEEK 및 기타 3D 재료를 안정적인 공차와 깔끔한 권선으로 만드는 데 적합합니다. 이 필라멘트 압출기 제조기는 대량 생산에 경제적입니다.
     응용 분야: 3D 프린팅은 최신 프린팅 기술입니다. 3D 프린터에 대한 수요가 증가함에 따라 3D 프린팅 필라멘트는 상당한 시장 잠재력을 가지고 있으며 주로 3D 프린터에 사용됩니다. 당사는 주로 1.75 ~ 3.0mm 직경의 ABS, PLA, PETG 및 TPU와 같은 3D 프린팅 필라멘트를 제조합니다. 직경 공차는 ±0.03mm 이내로 제어할 수 있으며 압출 속도는 분당 30 ~ 180미터 범위로 깔끔한 필라멘트 배열을 보장합니다.
주요 기술 매개변수: 2.1 스크류 직경: Ø45 mm 2.2 길이 대 직경 비율(L/D): 28:1 2.3 스크류 속도: 0–100 rpm (자동 가변 주파수 속도 제어) 2.4 압출량: 25–30 kg/h 2.5 생산 라인 속도: 30–180 m/min (깔끔한 스트랜드 정렬 포함) 2.6 중심 높이: 1.1 미터 (상하좌우 조절 가능) 2.7 생산 라인 치수: 길이 15 m × 너비 2.5 m × 높이 2.5 m 2.8 삼상 전압: 380 V, 3상, 50 Hz 2.9 총 전력: 50 kW; 실제 평균 전력 소비량: 20 kWh/시간
작업장 요구 사항: 3.1 작업장 치수 (L × W × H): 25 m × 5 m × 3.5 m (권장 바닥 면적 300 평방 미터 이상; 바닥은 평평해야 함) 3.2 온도 ≤ 50 °C, 습도 ≤ 95 % 3.3 전원 공급 장치: 삼상 5선식 시스템 (즉, 3개의 활선, 1개의 중성선 및 1개의 접지선), 380 V, 50 Hz 3.4 작업장에는 2 입방 미터 냉각수 탱크, 공기 압축기, 기어 오일 및 5코어 케이블이 장착되어야 합니다.



PFES3D-45 단일 스크류 압출기:
가열 전력: 10 kW;
팬 전력: 0.5 kW;
모터 전력: 11 kW;
건조 호퍼: 6.75 kW;
압출 다이: 2 kW;
온도 제어 수조: 12.5 kW;
냉각수 탱크: 0.9 kW;
열풍 블로어: 0.75 kW;
트윈 롤 고무 인출 장치: 1.5 kW;
양방향 레이저 직경 측정기 - 와이어 저장 랙: 0.4 kW;
단일 스테이션 서보 와인더: 2 kW;
장비 총 설치 전력: 약 50 kW;
정상 생산 중 전기 소비량: 약 10–15 kW

장비 사양 시트

I. 스테인리스 스틸 50kg 건조기: 1대
1. 용량: 50 kg
2. 가열 전력: 6 kW
3. 팬 전력: 0.75 kW
4. 무게: 90 kg
5. 가열 요소 바닥에 분말 잔류물이 쌓이는 것을 방지하는 독특한 곡선형 열풍 덕트 디자인으로 연소를 방지합니다.
6. 드럼 및 내부 부품은 모두 스테인리스 스틸로 제작되었습니다.
7. 드럼은 베이스에서 분리 가능하여 청소가 용이하고 재료 변경이 빠릅니다.
8. 비례 편차 표시 온도 조절기가 장착되어 정밀한 온도 제어가 가능합니다.
이중 과열 보호 시스템은 인적 오류 또는 기계적 고장으로 인한 사고 위험을 줄입니다.
II. PFES3D-45 단색 3D 필라멘트 압출기: 1세트
1. 스크류 직경: Ø45mm

2. 길이 대 직경 비율(L/D): 28:1
5. 스핀들 제어 방법: 서보 제어
4. 스크류와 배럴은 고품질 38CrMoAlA 질화강으로 제작되었으며 질화 공정을 거쳤습니다. 질화 경도: 스크류 ≥ 740 HV; 배럴 ≥ 940 HV. 질화 깊이: 스크류 0.4–0.6 mm, 배럴: 0.6–0.7 mm; 두 경우 모두 취성은 2등급입니다.
5. 하우징은 합금 주강으로 제작되었으며, 상하 하우징 간의 접촉면은 정밀 연마되었습니다. 기어는 40Cr로 제작되었으며 일반화, 템퍼링 및 담금질 열처리를 거친 후 기어 면 연마를 거쳐 Ra 0.8의 표면 거칠기를 얻었습니다. 충격 흡수, 내마모성 및 저소음 수준을 제공합니다.
6. 기어박스: 기어박스 (Bruker)
7. 모터 전력: 11 kW 모터
8. 제어 방법: 가변 주파수 제어 (Haipumonte)
9. 온도 제어 구역: 1.8 kW × 6 구역
10. 냉각 구역: 120 W × 4 구역
11. 가열 링: 스테인리스 스틸 가열 링
12. 솔리드 스테이트 릴레이: Yangming
13. PLC: Xinjie – 1세트
14. 온도 제어 모듈: Xinjie – 1세트
15. 알루미늄 합금 캔틸레버 제어 상자: 1개
III. 정밀 S136 압출 금형: 1세트
1. 금형 재질: S136, 미러 마감
2. 짧은 러너에 사각지대가 없으며, 완성된 제품은 표면이 매끄럽고 검은 점과 같은 결함이 없으며 치수 정확도가 높습니다.
3. 2.5 × 3.0 다이 헤드 장착: 각 1세트
4. 다이 헤드는 고객 요구 사항에 맞게 맞춤 제작할 수 있습니다.
IIII. 304 스테인리스 스틸 온수 탱크: 1세트
1. 길이: 4 m
2. 온수 탱크 길이: 2 m
3. 온수 탱크 길이: 2 m
4. 탱크 재질: 304 스테인리스 스틸, 두께: 1.5 mm
5. 탱크 베이스 프레임: 1개 (분체 도장)

6. 재질: Q235 강철 (용접)

7. 304 온수 순환 시스템: 2세트

8. 스테인리스 스틸 펌프 전력: 120 W × 2개 (신계)

9. 가열 장치: 1세트

10. 가열 전력: 12 kW

11. 브레이크가 있는 캐스터: 4개



12. 아날로그 다이얼식 온도계: 2개

13. 세라믹 케이블 그로밋 장착

V. 304 스테인리스 스틸 냉각 탱크: 1세트

1. 탱크 길이: 4 m

2. 탱크 재질: 304 스테인리스 스틸, 두께: 1.5 mm

3. 탱크 베이스 프레임: 1개 (분체 도장)

4. 재질: Q235 강철 (용접)

5. 304 냉수 순환 시스템: 1세트

6. 펌프 전력: 120 W × 1개 (신세계)

7. 2단 송풍기: 1개 (공기 압축기는 고객이 공급해야 함)

8. 세라믹 케이블 그로밋 장착

VI. 직경 게이지: 1세트

1. 브랜드: Raist

2. 실시간 온라인 모니터링 시스템



3. 측정 정확도: 0.001 mm

측정 범위: 0.200 mm–10.00 mm

VII. 트윈 롤 고무 인출 장치 + 열풍 블로어: 1세트

1. 인출 방법: 트윈 롤 인출

2. 인출 롤 재질: 수입 고무

3. 조정 방법: 304 스테인리스 스틸 리드 스크류를 통한 수직 조정

4. 구동 방식: 동기 벨트 구동

5. 인출 전력: 1.5 kW 서보 모터

6. 속도 제어: PLC 제어



7. 인출 속도: 0–300 m/min

8. 0.75 kW 고압 송풍 건조 장치

VIII. 8미터 수평 장력 와이어 저장 랙 (미터 카운터 포함): 1세트

1. 랙 길이: 8 m

2. 높이: 1.97 m


3. 와이어 저장 릴: ABS 와이어 저장 릴, 11 + 12개

4. 와이어 저장 길이: 150 m

5. 400 kW 기어 모터

6. 2.5 kg 트윈 샤프트 자석 분말

고정밀 미터 카운터

VIIII. 단일 스테이션 서보 와인더: 1세트

1. 권선 릴 스토퍼: 1세트

2. 위치 결정 스테퍼 모터: 1세트

3. 위치 결정 제어 방법: Leisi 스테퍼 모터 제어


4. 스핀들 서보 모터 1.5 kW: 1세트

5. 스핀들 제어 방법: 서보 제어

6. 공압 릴 교체 기능, 릴 없는 권선 가능

7. 설정 길이에 도달하면 자동 경보 및 종료, 추가 실 끊김 종료 기능

8. 우수한 안정성을 갖춘 안정적인 스레드 레이아웃

9. 1–5 kg 무게의 재료 릴과 호환

재료 릴 사양 저장 기능 장착

진공 포장기 400G


VV. 색상 믹서 50 kg

VVI. 100 kg 건조기 + 재료 피더: 1대
