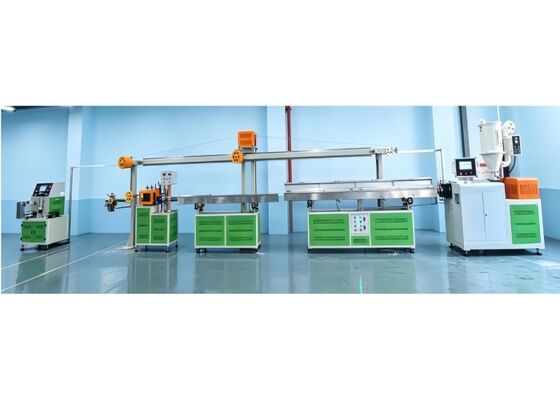

PFES3D-45 ABS/PLA 3D 프린팅 필라멘트 재료 단일 컬러 추출 기계 생산 라인

PFES3D-45 ABS/PLA 3D 프린팅 필라멘트 재료 단일 컬러 추출 기계 생산 라인

응용 분야: 3D 프린팅은 최신 프린팅 기술입니다. 3D 프린터에 대한 수요가 증가함에 따라 3D 프린팅 필라멘트는 큰 시장 잠재력을 가지고 있으며 주로 3D 프린터에서 사용됩니다.우리는 주로 ABS와 같은 3D 프린팅 필라멘트를 제조합니다., PLA, PETG 및 TPU, 지름은 1.75에서 3.0 mm까지. 지름 허용량은 ±0.03 mm 내에서 제어 할 수 있으며 진압 속도는 1 분 30 ~ 180 미터입니다.필라멘트의 깔끔한 배치를 보장합니다..
주요 기술 매개 변수: 2.1 나사 지름: Ø45mm 2.2 길이와 지름 비율 (L/D): 28:1 2.3 나사 속도: 0 ∼ 100 rpm (자동 변주 주파수 속도 제어) 2.4 부착 출력:25~30kg/h 2.5 생산 라인 속도: 30~180m/min (정확한 나선 정렬) 2.6 중앙 높이: 1.1m (상향, 하향, 왼쪽 및 오른쪽 조정) 2.7 생산 라인 크기: 길이 15m × 너비 2.5m × 높이 2.5 m 2.8 3단계 전압: 380 V, 3단계, 50 Hz 2.9 총 전력: 50 kW; 실제 평균 전력 소비: 20 kWh/시간
작업실 요구 사항: 3.1 작업실 크기 (L × W × H): 25m × 5m × 3.5m (추천된 바닥 면적은 300 평방 미터 이상이며 바닥은 평평해야 합니다) 3.2 온도 ≤ 50 °C,습도 ≤ 95% 3.3 전원 공급: 3단계 5선 시스템 (즉 3개의 전선, 1개의 중성선 및 1개의 지상선), 380V, 50Hz 3.4 작업실은 2m3의 냉각 물 탱크가 장착되어야 합니다.공기 압축기기어 오일과 5핵 케이블



PFES3D-45 단일 나사 추출기:
난방 전력: 10 kW
팬 전력: 0.5 kW
모터 전력: 11 kW
건조기: 6.75kW
추출 도형: 2 kW
온도 조절 물 탱크: 12.5 kW
냉각수 탱크: 0.9 kW
열기공: 0.75kW
듀얼 롤 고무 철수장치: 1.5 kW
양방향 레이저 지름 측정 장치 - 와이어 저장 래크: 0.4 kW
단일 스테이션 서보 와이더: 2 kW
장비의 전체 설치 전력: 약 50 kW
정상 생산 중 전기 소비: 약 10~15 kW

장비 사양표

I.무화강 50kg 건조기: 1개
1용량: 50kg
2난방 전력: 6kW
3팬 전력: 0.75 kW
4무게: 90kg
5. 분말 잔해의 축적을 방지하기 위해 독특한 곡선 뜨거운 공기 유관 디자인을 특징으로
연소 원인이 될 수 있는 난방 원자의 밑부분
6드럼과 내부 부품은 모두 스테인리스 스틸로 만들어졌습니다.
7드럼은 기단에서 떼어낼 수 있으며, 쉽게 청소하고 재료를 빠르게 교체 할 수 있습니다.
8정밀한 온도 조절을 위해 비례적 오차 표시 온도 조절 장치가 장착되어 있습니다.
이중 과열 보호 시스템은 사고 위험을 줄입니다.
인적 오류나 기계적인 고장으로 인해 발생한다.

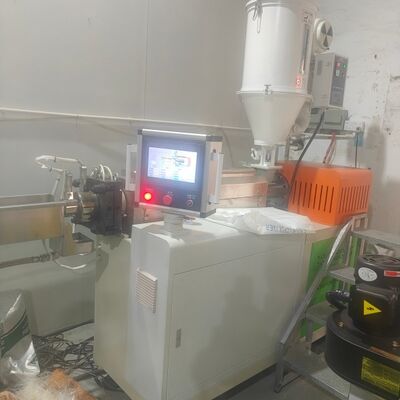

II.PFES3D-45 단색 3D 필라멘트 추출기: 1개
세트
1스크루 지름: Ø45mm
2길이와 지름의 비율 (L/D): 28:1
3나사 유형: PLA, PEDG, ABS 및 TPU에 대한 보편적
4나루와 배럴은 고품질의 38CrMoAlA nitrided에서 제조됩니다
철강 및 질산화 과정을 거쳤다. 질산화 경화: 나사 ≥
740 HV; 배럴 ≥ 940 HV. 질소화 깊이: 나사
00.4~0.6mm, 배럴: 0.6~0.7mm, 깨지기성은
두 경우 모두 2급입니다
5가구 는 합금 주사철 으로 만들어져 있으며, 상부와 하부 가구 사이의 접촉 표면 은
정밀 바닥. 이 기어들은 40Cr로 만들어졌으며 정상화되었습니다.
템퍼링 및 진압 열처리, 그 다음으로 변속기 표면 썰기
그 결과 표면 거칠기는 Ra 0입니다.8충격을 흡수할 수 있습니다.
마모 저항성 및 낮은 소음 수준
6- 변속기 (브루커)
7모터 전력: 11 kW 모터
8제어 방법: 변주 주파수 제어 (Haipumonte)
9온도 조절 구역: 1.8 kW × 6 구역
10냉각 구역: 120W × 4 구역
11난방용 고리: 스테인레스 스틸 난방용 고리
12고체상태 릴레: 양밍
13PLC: 신지 1 세트
14온도 제어 모듈: 신지 1 세트
15알루미늄 합금 캔틸리버 제어 상자: 1 단위

III.정밀 S136 진압 펌프: 1 세트

1폼 재료: S136, 미러 가공

2짧은 코너가 없고, 완성된 제품은 부드러운 표면을 가지고 있습니다.

검은 반점과 같은 결함이 없으며 정확한 차원 정확성

32.5 × 3.0 도어 헤드와 장착: 각 1 세트

4. 다이 헤드는 고객의 요구 사항을 충족하도록 사용자 정의 될 수 있습니다



IIII.304 스테인리스 스틸 온물 탱크: 1 세트

1길이: 4m

2뜨거운 물 탱크 길이는 2m

3따뜻한 물 탱크 길이: 2m

4탱크 재료: 304 스테인레스 스틸, 두께: 1.5mm

5탱크 기기 프레임: 1 단위 (파우더 코팅)

6재료: Q235 강철 (접속)

7. 304 뜨거운 물 순환 시스템: 2 세트

8- 스테인레스 스틸 물 펌프 전력: 120W × 2 단위 (새 영토)

9난방 장치: 1 세트

10난방 전력: 12kW

11브레이크가 있는 리스터: 4

12아날로그 다이얼 타입 온도 측정기: 2

13- 세라믹 케이블 로메트 장착



V.304 스테인레스 스틸 냉각 탱크: 1 세트

1탱크 길이: 4m

2탱크 재료: 304 스테인레스 스틸, 두께: 1.5mm

3탱크 기기 프레임: 1 단위 (파우더 코팅)

4재료: Q235 강철 (접속)

5. 304 차가운 물 순환 시스템: 1 세트

6펌프 전력: 120W × 1 단위 (신세계)

72단계 물 붓기: 1개 (공기 압축기: 고객으로부터 공급)

8- 세라믹 케이블 로메트 장착



VI.지름표: 1개 세트

1브랜드: Raist

2실시간 온라인 모니터링 시스템

3측정 정확도: 0.001mm

측정 범위: 0.200mm~10.00mm


VII.이중 롤 고무 튀김 장치 + 뜨거운 공기 붓기: 1 세트

1- 롤 2개로 롤

2롤링 재료: 수입 고무

3조정 방법: 304 스테인레스 스틸 납 나침반을 통해 수직 조정

4드라이브 방법: 동기 벨트 드라이브

5견인력: 1.5 kW의 서보 모터

6속도 제어: PLC 제어

7견인 속도: 300m/min

80.75 kW 고압 붓기 건조 장치

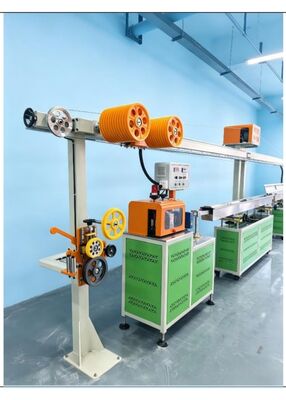

계단 8미터 수직 팽창 유선 저장 래크와 미터 카운터: 1개

세트

1래프 길이는 8m

2키: 1.97m

3철자 저장 스킬: ABS 철자 저장 스킬, 11 + 12 pcs

4철자 저장 길이: 150m

5400 kW의 기어 모터

6. 2.5kg 쌍무선 자석 분말


고정도 미터 카운터

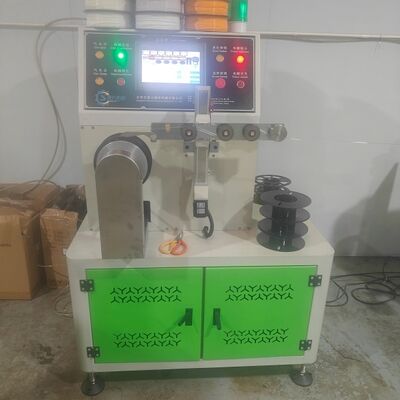

VIIII.일역 서보 와일더: 1개 세트

1롤 스톱: 1 세트

2위치 스테퍼 모터: 1 세트

3위치 제어 방법: 레이시 스테퍼 모터 제어

4스핀드 서보 모터 1.5 kW: 1 세트

5스핀드 제어 방법: 세르보 제어

6. 스릴 없는 와일링을 할 수 있는 공기 스릴 변경 기능

7설정 된 길이에 도달하면 자동 알람 및 종료, 추가 가닥 파열 종료

8안정적인 가닥 배치와 뛰어난 안정성

9- 1~5kg 가량의 소재 스릴과 호환된다


소재 스릴 사양 저장 기능으로 장착

진공 포장기 400G

VV. 컬러 믹서 50kg

VVI.100kg 건조기 + 재료 공급기: 1개
